立體聲圖示式均衡器（2通道）。每一通道由15段頻率范圍從25Hz至16kHz、中心頻率為ISO標準頻率、間距為2/3倍頻程的濾波器組成。每個獨立的頻段均可以通過一個25mm長、中心具有定位觸點的線性滑動推子調控。每一波段的均衡范圍可切換稱±6dB或±15dB。
當所有滑塊位于中心位置時，均衡器的整體增益一致，并具有最大輸入/輸出電平，該電平值為+23dBu。20Hz至20kHz的頻率響應為±.25dB。交流聲和噪聲低于-96dBu。+20dBu時SMPTE 互調失真或諧波失真小于.01%。輸入阻抗為：平衡式20kΩ；非平衡式10kΩ。輸出阻抗為：平衡式200Ω；非平衡式100Ω。輸入和輸出可以為有源（無輸出變壓器）平衡式XLR、1/4"立體聲直插式。每一濾波器均為Wein-橋式，它們彼此之間連接所采用的優化整體電路，保證了無論調控滑塊置于任何位置，濾波器之間的相互作用最小，并且濾波器帶寬始終保持為常數。濾波器兩端衰減斜率特性完全對稱，當滑塊處于中間位置時，即可去除電路中的濾波性能。每一濾波器所顯示的中心頻率精度在3%之內，并且無需調整即可長期保持這一精度。
該均衡器還包括一個帶有旁路開關的截止頻率為20Hz的18dB /倍頻程高通濾波器。通過綠色信號顯示器和紅色削波顯示器顯示工作電平。輸入增益調節范圍為無窮小至+6dB，同時包括一個全部EQ旁路開關。均衡器凈重6.5磅，可安裝在一個標準的19" 機架中，占有1個單位空間（ 1. 75" 高）。 電源要求為 90-125VAC, 50-60Hz, 10W。
特性：
• "Q"值恒定、波紋系數低、相互影響小
• 高精度的Wein-橋式濾波器
• 平衡式XLR、1/4"立體聲直插式輸入和輸出
• 15dB或6dB范圍可選
• 18dB /倍頻程高通濾波器
• 低噪聲設計
• 輸入/輸出靜切換
• LED信號和削波顯示
• 25mm中心定位推子

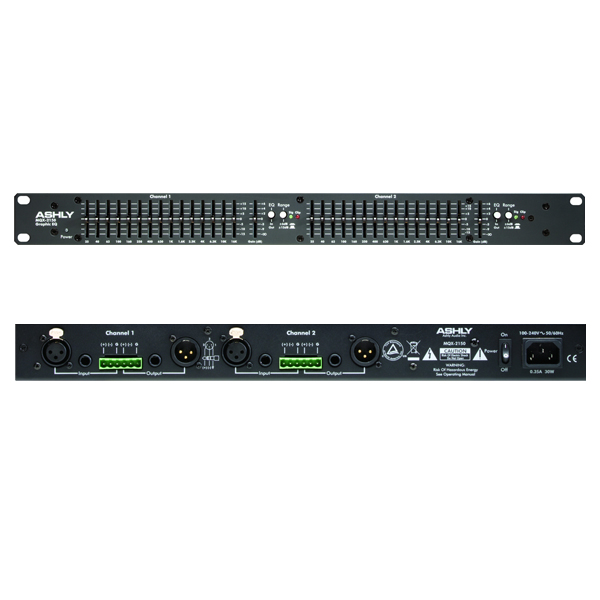

MQX-2150主要技術特性:
輸入類型： 有源平衡式
輸入阻抗： 20kΩ平衡式,10kΩ非平衡式
最大輸入電平： +23dBu
輸出類型： 無源平衡式
輸出阻抗： 200Ω平衡式,100Ω非平衡式
最大輸出電平： +23dBu
連接器： XLR，1/4"立體聲直插式
頻率響應： ±.25dB
諧波失真： <0.01% @ +20dBu
互調失真 (SMPTE)：<0.01% @ +20dBu
等效噪聲輸入： <-92dBu(20Hz-20kHz,不計權)
串音： <-90dB,20Hz-20kHz
濾波器類型： Q值恒定/Wein-橋式
帶寬： 2/3倍頻程
精度： ±3%
范圍： ±6或 ±15dB
超低頻濾波器：18dB/倍頻程@20Hz,(內置切換)
額定電壓： 90－125VAC（或240VAC）50-60Hz
功率： 10W
運輸重量： 8lbs
尺寸： 19"L x 1. 75"H x 6"D
