JBL SRX700系列音箱簡介
全新力作 壓軸登場
專業音響是為使用者提供服務的資本，可靠、耐用及效果顯著是市場中必然的要求。因此，有超過50年專業音箱生產經驗的JBL，推出了頂級效果，非常高性價比的SRX700系列。
十幾年來，JBL SR和SRX系列音箱，象征著最好的音質、最優的產品質量而聞名于世，受到廣大舞臺演出工作者的愛戴和推頌。JBL廠家借此再次推出新款SRX700系列音箱，除保持SR系列優良的傳統特性外，音箱外型更為美觀，更為輕便。
SRX700系列音箱采用先進的功率傳輸技術和更佳的專業擴聲演出性能。同時，JBL的技術創新使音箱的重量大大減輕，使音箱的安裝拆卸更為快捷方便，所有這些優良特性和先進技術，盡在SRX700系列中。
功率大、重量輕
SRX700系列中的揚聲器，讓您更放心使用的新一代低頻驅動器，這種新型驅動器比同類產品其它牌子的性能更好，重量更輕，靈敏度更高，功率更大，可靠性更強，充分顯示了JBL喇叭王國的超卓風范。SRX700的功率輸出已是同行業中的最高技術，很多其他廠家更無法制造出這樣高靈敏度，高聲壓值的音箱。
SRX700系列采用了釹磁鋼、差分驅動專利技術的低音揚聲器，釹磁鋼的性能可用幾盎司的重量替代數磅重量的傳統磁鋼。其他揚聲器工廠也采用釹磁鋼時，JBL公司的工程師創造了一種減輕磁路鋼頂板和后板以及全部磁路極板重量的新設計；JBL差分驅動的雙音圈專利技術，把音圈精確地放置在小的釹磁鋼中，可獲得更大的功率處理能力，這種新設計減輕了揚聲器的重量，提高了功率容量，降低了失真和減少了功率壓縮。對工程施工或演出工作人員有很大幫助。更安全、更高效、更放心。
結構、吊掛
為了不斷追求完美，JBL在采用木材，表面處理，品質管理方面也不遺余力地進步及要求最高標準。SRX700采用波羅的海樺木膠合板建造，箱體表面采用JBL專用的耐磨“DuraFlex”涂層；箱體內部使用許多堅固的支撐架和隔墻，使箱體非常堅固，減少了因箱板共震產生的聲音干涉。16#標準孔柵鋼板從箱體側面圍繞覆蓋前面板，因此，音箱前面板上沒有產生聲音干擾的突起邊緣。鋼柵里邊設有一層透聲的泡沫材料，給揚聲器提供附加的防塵防水保護，形成非常專業、堅固結實的外形。
如果需要一種可拆卸的吊掛裝置，采用選購件SRX-FF3飛行配件，包括與SRX700F滑軌模塊連結的3個配件。
固定安裝選用JBL 229-00009-01選購件，包括3個M10螺栓滑軌墊圈。
全部SRX700F吊裝型號均設有5個吊掛點。
SRX700二路和三路揚聲器箱的飛行吊掛方式可利用SRX700F滑軌模塊配件，它們給固定安裝提供螺栓導軌墊圈等經濟的選購件，或給便攜式應用提供方便的、可拆卸的滑軌配件，給多種應用提供正確的安裝硬件選擇。
JBL 100小時的嚴格試驗
如果您有機會參觀JBL的工廠，戴上一套工業聽力保護器，通過隔聲門，進入JBL功率測試房。這是JBL測試揚聲器設計功率限額的地方。在100小時的試驗中，我們提供一種新的設計理念：尋找在實際使用中有可能遇到的弊病。使用有6dB峰值因子的隨機噪聲信號輸入高功率功放沖擊揚聲器系統。這種試驗迫使低音揚聲器高頻壓縮驅動器和分頻器部件發熱和產生機械限幅。如果揚聲器系統有某個薄弱環節，經試驗可在揚聲器系統設計完成之前找到這些問題，現在世界上沒有一家生產企業使用比JBL更加苛刻的測試標準。只有這樣，JBL才能成為全球最佳專業音箱品牌之一。更在中國無數次被國家機關、企業、個體所采用。
雙功放或全頻---單功放運行
所有SRX700二路或三路揚聲器都可用單功放或雙功放驅動。驅動模式可用現在最流行的、安裝在音箱輸入面板上的撥動開關進行轉換。超低音揚聲器中的開關采用相同的安排：選擇±1或±2。

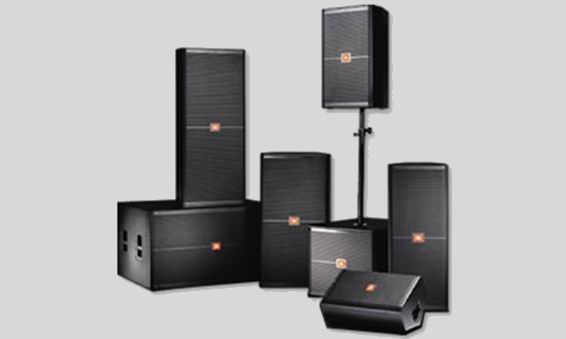

SRX700全系列有7個型號，可自由搭配，滿足每個場地的特定要求。為了使工程商按實際場地要求來發揮音箱效果，又不破壞音箱體，SRX700特設有按不同需要的吊掛點。還有，用戶可按預算和實際使用要求選取雙功放或單功放驅動模式，以便全面發揮JBL音箱的最佳效果。
JBL SRX712M - 12"兩路舞臺監聽揚聲器
SRX712M的設計目標是：構建一種盡可能最輕、體積最小、聲壓級最高、聲音最清晰和外形漂亮的舞臺監聽（返送）專業揚聲器。
SRX712M使用一個12"差分驅動低音揚聲器和一個3"音圈直徑的高頻壓縮驅動器。揚聲器系統的功率處理能力為800W（連續功率），高度僅為13.75"（349mm），50°×90°的覆蓋角可覆蓋舞臺上演員的全部位置。
為給揚聲器獲得多種應用，SRX712M還可用三腳架安裝或用一個JBL雙角度桿安裝在一個超低音揚聲器箱上面，可提供0°或向下傾10°的安裝角。使觀眾區的聲場覆蓋達到最佳效果。
使用DBX DriveRack信號控制器的用戶可用控制把舞臺返聽的SRX712M揚聲器或室內擴聲用的SRX712M揚聲器（需用雙功放驅動）調整到最佳效果。
掛或固定安裝，可選用SRX712M-YK托架安裝附件。
技術參數：
Ø 音箱類型：12"，2路，反射式低音，舞臺返聽/多用途揚聲器
Ø 頻率范圍（-10dB）: 70Hz-20kHz
Ø 頻率響應（±3dB）：83Hz-18kHz
Ø 覆蓋角（H×V）：90°×50°
Ø 體積（高×寬×深）：349×546×260mm
Ø 凈重：15kg（33磅）
Ø 低頻驅動器：1×JBL2262H差分驅動器
Ø 高頻驅動器：1×JBL2431H 3"（音圈）壓縮驅動器
Ø 靈敏度（1w/1m）：96dB（無源模式）
Ø 阻抗：8Ω
Ø 最大聲壓級：131dB@1m
Ø 額定功率：800W（連續）/1600W（節目）/3200W（峰值）
Ø 輸入連接器：NL-4×2
Ø 吊掛/安裝：雙角度，35mm柱桿插座
Ø 附件：SRX712M-CVR把手襯墊蓋，SRX712M-YK吊掛/安裝支架
Ø 選購件：SRX712M-YK支架的2×M10適配器。
JBL SRX715 - 15"兩路全頻揚聲器
SRX715是便攜式柱桿安裝或三腳架安裝揚聲器類型中，可獲得最高聲壓級的揚聲器。SRX715使用2265H差分驅動器低音揚聲器，800W連續功率，重量僅為22kg；一個采用高性能釹磁鋼、3"震膜的2431H高頻壓縮驅動器安裝70°×50°覆蓋角的號筒；使SRX715成為現場表演、音樂重放或語言擴聲系統的最好選擇。 需要增加低音擴展時，可增加SRX718S或SRX728S超低音揚聲器。
技術參數：
Ø 音箱類型：15"，2路，反射式全頻
Ø 頻率范圍（-10dB）：43Hz-20kHz
Ø 頻率響應（±3dB）：53Hz-20kHz
Ø 覆蓋角（H×V）：75°×50°
Ø 體積（高×寬×深）：711×439×406mm
Ø 凈重：22kg（48磅）
Ø 低頻驅動器：1×JBL2265H差分驅動器
Ø 高頻驅動器：1×JBL2431H 3"（音圈）壓縮驅動器
Ø 靈敏度（1w/1m）：96dB（無源模式）
Ø 阻抗：8Ω
Ø 最大聲壓級：131dB@1m
Ø 額定功率：800W（連續）/1600W（節目）/3200W（峰值）
Ø 吊掛/安裝：雙角度，35mm柱桿插座，5個導規和M10吊掛點
Ø 附件：SRX715-CVR把手襯墊蓋
229-00009-01：3×10mm鍛造眼圈螺栓。
JBL SRX718S - 18"超低音揚聲器
SRX718S超低音揚聲器的緊湊結構設計，相當于家庭用的一種小型高性能衛星式超低音揚聲器或像一種大型超低音揚聲器陣列的一個揚聲器模塊。
13層樺木膠合板箱體是堅實響應的強大支撐。頂部的M2D螺紋孔，插入可調節的選購件SS4-BK揚聲器桿。保證安裝即使是更重、功率更大的衛星揚聲器也是安全的。使用WK-4輪子選購配套件，提供穿繩索的插入點。
技術參數：
Ø 音箱類型：18"，反射式超低頻揚聲器
Ø 頻率范圍（-10dB）：31Hz-220Hz
Ø 頻率響應（±3dB）：34Hz-220Hz
Ø 體積（高×寬×深）：508×597×749mm
Ø 凈重：36kg（79磅）
Ø 低頻驅動器：1×JBL2268H差分驅動器
Ø 靈敏度（1w/1m）：95dB（無源模式）
Ø 阻抗：8Ω
Ø 最大聲壓級：131dB@1m
Ø 額定功率：800W（連續）/1600W（節目）/3200W（峰值）
Ø 柱桿安裝：頂部安裝M20螺紋插座，用于選購件SS4-BK柱桿配套件
Ø 附件：SRX718S-CVR把手襯墊蓋
SS4-BK：可調節的掛載柱桿
WK-4：腳輪套件。
JBL SRX722M – 雙12"兩路全頻揚聲器
從熱力學（hot-rod）設計取得的紀錄，JBL以最高可能的功率容量，盡可能裝滿最小容積的箱體，尤其是適合安裝超低音揚聲器。SRX722用一個緊湊、容易搬運的箱體傳遞1200W連續功率，這是世界的頂級水準。2451H 4"壓縮驅動器適合大型擴聲系統使用。
技術參數：
Ø 音箱類型：雙12"，2路，反射式低音
Ø 頻率范圍（-10dB）: 72Hz-20kHz
Ø 頻率響應（±3dB）：81Hz-20kHz
Ø 覆蓋角（H×V）：75°×50°
Ø 體積（高×寬×深）：965×394×394mm
Ø 凈重：34kg（76磅）
Ø 低頻驅動器：2×JBL2262H差分驅動器
Ø 高頻驅動器：1×JBL2451H 4"（音圈）壓縮驅動器
Ø 靈敏度（1w/1m）：97dB（無源模式）
Ø 阻抗：4Ω
Ø 最大聲壓級：135dB@1m
Ø 額定功率：1200W（連續）/2400W（節目）/4800W（峰值）
Ø 吊掛/安裝：5個導規和M10吊掛點
Ø 附件：SRX722-CVR把手襯墊蓋，SRX-FF3：3個可拆飛行配件，229-00009-01：3×10mm鍛造眼圈螺栓。
JBL SRX725 - 雙15"兩路全頻揚聲器
在演出時，一對SRX725和一臺大功率功放可播放極高聲壓的音樂和強有力的低音貝司。2只JBL 2265H差分驅動低音揚聲器有1200W驚人的連續功率；2451 4"壓縮驅動器是一種最好的高功率換能器，它有平滑、清晰的中音和高音。SRX725的重量僅為45kg。
Ø 音箱類型：雙15"，2路，反射式低音
Ø 頻率范圍（-10dB）: 37Hz-20kHz
Ø 頻率響應（±3dB）：53Hz-20kHz
Ø 覆蓋角（H×V）：75°×50°
Ø 體積（高×寬×深）：1219×541×508mm
Ø 凈重：45kg（100磅）
Ø 低頻驅動器：2×JBL2265H差分驅動器
Ø 高頻驅動器：1×JBL2451H 4"（音圈）壓縮驅動器
Ø 靈敏度（1w/1m）：99dB（無源模式）
Ø 阻抗：4Ω
Ø 最大聲壓級：136dB@1m
Ø 額定功率：1200W（連續）/2400W（節目）/4800W（峰值）
Ø 吊掛/安裝：5個導規和M10吊掛點
Ø 附件：SRX725-CVR把手襯墊蓋，SRX-FF3：3個可拆飛行配件，229-00009-01：3×10mm鍛造眼圈螺栓。
JBL SRX728S - 雙18"超低音揚聲器
SRX728S用來傳送平滑、清晰、精確的超低頻聲音，2個18"差分驅動的低音揚聲器提供向下擴展到27Hz、1600W驚人的連續功率的超低音。多個最小化的開口導管、渦流和箱體內密集的支撐桿，確保結實、純潔的低音。一個外接開關可把SRX728S的電纜連接系統與次低音功放連接。
Ø 音箱類型：雙18"，反射式超低頻揚聲器
Ø 頻率范圍（-10dB）: 27Hz-220Hz
Ø 頻率響應（±3dB）：33Hz-220Hz
Ø 體積（高×寬×深）：602×1067×838mm
Ø 凈重：76kg（166.5磅）
Ø 低頻驅動器：2×JBL2268H差分驅動器
Ø 靈敏度（1w/1m）：98dB
Ø 阻抗：4Ω（并聯模式），8Ω×2（分立模式）
Ø 最大聲壓級：136dB@1m
Ø 額定功率：1600W（連續）/3200W（節目）/6400W（峰值）
Ø 附件：SRX728S-CVR把手襯墊蓋。
JBL SRX738 - 18"三路全頻揚聲器
SRX738是把低音揚聲器/衛星式揚聲器系統的特性結合在使用方便的單箱體中。SRX738使用頂級低音特性的2268H 18"差分驅動低音揚聲器；中音處理采用中頻失真極小的JBL CMCD錐盆中頻壓縮驅動器技術的2169H 8"中頻驅動器，這種驅動器提高了揚聲器的靈敏度，擴展了中頻帶寬，改進了相位特性的相關性；高頻壓縮驅動器2431H 3"音圈安裝在60°×40°覆蓋角的波導號筒上。
SRX738可以完美地滿足低音擴展的需求，中音清晰明亮和高音細膩的擴聲系統及音樂重放系統、要求甚高的流動DJ舞廳和音樂演出、音樂欣賞。
SRX738可以用無源分頻網絡單功放驅動，或用電子分頻器的雙功放驅動。通常3路揚聲器系統的可聞頻率范圍不會比2路揚聲器系統的頻率覆蓋范圍大。但是SRX700采用的18"低頻揚聲器單元可以達到通常只在超低頻揚聲器箱才能達到的低頻范圍，詳見下圖。
SRX738三路揚聲器與典型揚聲器系統頻率范圍的比較：
SRX738三路揚聲器
典型三路揚聲器
典型二路揚聲器
Ø 音箱類型：18"，三路，反射式低音
Ø 頻率范圍（-10dB）: 35Hz-20kHz
Ø 頻率響應（±3dB）：44Hz-20kHz
Ø 覆蓋角（H×V）：60°×40°
Ø 體積（高×寬×深）：1092×541×648mm
Ø 凈重：43kg（95磅）
Ø 低頻驅動器：1×JBL2268H差分驅動器
Ø 中頻驅動器：1×JBL2169H 8"壓縮驅動器
Ø 高頻驅動器：1×JBL2431H 3"（音圈）壓縮驅動器
Ø 靈敏度（1w/1m）：95dB（無源模式）
Ø 阻抗： 8Ω
Ø 最大聲壓級：130dB@1m
Ø 額定功率：800W（連續）/1600W（節目）/3200W（峰值）
Ø 吊掛/安裝：5個導規和M10吊掛點
Ø 附件：SRX738-CVR把手襯墊蓋，3個可拆飛行配件，3×10mm鍛造眼圈螺栓
